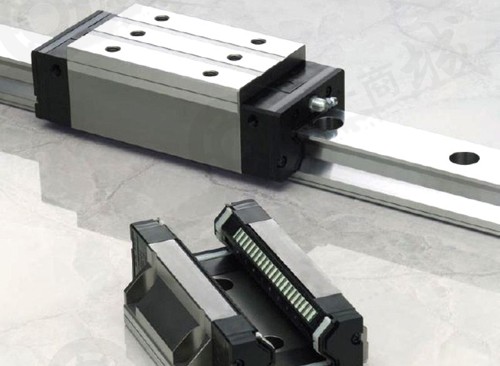

IKO直线导轨的安装及注意事项

点击:4647 日期:2014-04-11 选择字号:
   一、IKO直线导轨的安装注意事项:
  (1) 在安装前务必清除所要安装机械安装面上的毛刺、打击伤痕及污物。因直线导轨上涂有防锈油,安装前请用洗净油将其擦拭干净后再安装。防锈油除掉后的基准面容易生锈,推荐涂抹粘度低的主轴用润滑油。
  (2) 将直线导轨轻轻地放置于底座上后,不完全锁紧装配螺栓使直线导轨与安装面轻轻地靠紧。(底座的横向基准面要与直线导轨有标记线的一侧对上。请使用干净的装配螺栓来固定直线导轨。同时,在将装配螺栓插入直线导轨的安装孔时,要事先确认螺栓孔是否吻合。 如果孔不吻合而强行拧入螺栓,则会降低精度。
  (3) 按顺序将直线导轨的止动螺丝拧紧,使轨道与横向安装面紧靠。 使用扭矩扳手 , 将装配螺栓按规定的扭矩拧紧。 直线导轨装配螺栓的拧紧顺序是,从中央位置开始向轴端部按顺序拧紧,这样可获得稳定的精度。
  (5) 其余的直线导轨也按同样的方法安装,直到安装全部完成。

  (6) 将孔盖打入装配螺栓孔,直到与直线导轨的顶面为同一平面为止。



   二、IKO直线滑块的安装
  (1) 将工作台轻轻放置在直线滑块上,不完全锁紧安装螺栓。
  (2) 通过止动螺丝将直线滑块的基准侧与工作台侧面基准面接触, 使工作台定位。
  (3) 全锁紧基准侧和从动侧的装配螺栓 , 完成安装。注)装配螺栓的拧紧顺序所示,如果按对角线顺序进行,则可使工作台均匀地固定。此方法对于调节直线导轨的直线度无需花费时间 ,并且不需要加工用于固定的定位销,因此,可大幅度地缩短IKO导轨安装工时。
