超长上银直线导轨的精度调试

点击:1975 日期:2013-11-19 选择字号:

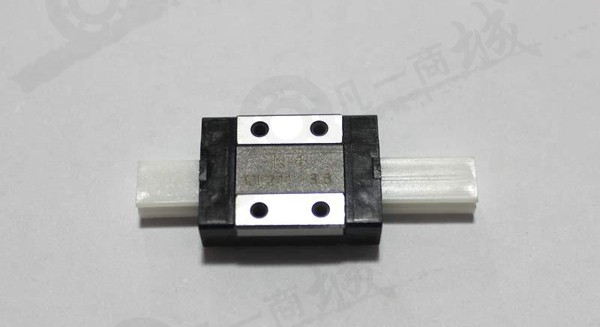

  很多机床及飞标准设备中都应用到直线导轨及直线滚动导轨,由于有已加工面作为安装基准和应用长度有限,所以其调试与测量较为简易。但对于超长的导轨(大于8米) ,其调试与测量便成为难题。直线导轨安装结构及精度要求,某近场测试设备水平向导轨分主导轨和副导轨,全长各13米,跨距1.5米,是该设备各项精度极为重要的基础和基准。主导轨起主导作用,副导轨起支承作用。主导轨在水平面内直线度调试,由于导轨是由13根1米长的精密导轨在基础钢轨上拼接而成。为了便于精密导轨的拼接和调试,我们将此过程分成钢轨粗调与精密导轨精调两步。



  在钢轨上置一滑块,滑块上安装一带有刻度的读数显微镜,显微镜的镜头对准一直径为0.3毫米的钢丝,镜头垂直放置。在钢轨一端固定钢丝,另一端通过滑轮吊一重锤,然后调整钢丝两端,使显微镜在钢轨两端时钢丝与镜头上的刻线重合。此时,钢丝在水平面内已是一理想直线,换句话说为一基准。移动滑块即检查出钢轨上任一位置的直线度,并进行调整直到钢轨全长在水平面内直线度调至0.3毫米范围内。然后,用配作法安装精密导轨。此时,精密导轨在水平面内的直线度在0.3毫米范围内,给进一步调整带来了方便。
