上银靜音式直线导轨

点击:2353 日期:2013-11-15 选择字号:

上银静音式直线导轨乃基于四列式单圆弧牙型接触设计为提升竞争优势而积极研发之高性能直线导轨。采用SynChM0ti0nTM技术的Q1 Type直线导轨搭教具储油功能的专利同步联结器可有效降低运转时噪音、提升运转平顺性、寿命与润滑效率。采用SynChM0ti0nIM技术的Q1 Type直线导轨具有更广泛的产业应用性,更适用于商速、宁静与低发尘黑求的高科技产业。

HIWIN Q1 Type直线导轨之QH系列与HIWIN HG系列具有组装的互换性,所以QH系列之设计规范与格度等级,请参照2-1 HG系列之相关说明

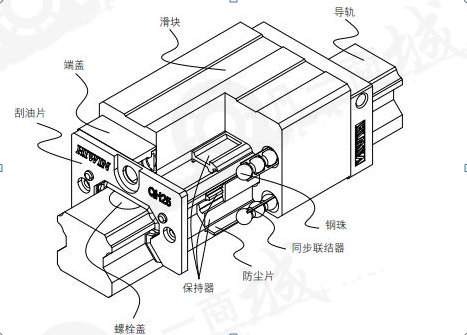

本体结构



1.低噪音设计

利用同步连接器可使滚珠均匀等间隔的排列,滚珠和滚逐渐的相互撞击金属声消失,尖锐的高频声音强度有效降低(见下图),总和的噪音强度与旧有系列比较在各个速度域有效降低约低7.7分贝。

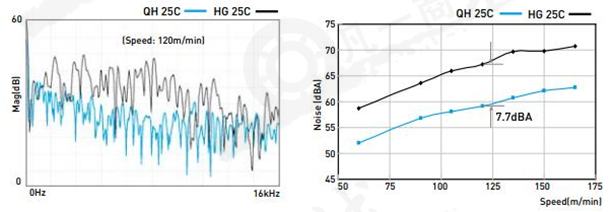

金属声音分贝图





2.自润设计无须添油

专利的同步联结器在中间的间隔部设计有储油的空间,可供给钢珠在运行时润滑之需要,且在经过方向回转部时,能够将涧滑油均匀的补充于储油空间内,继续均匀润滑钢珠,所以补充润滑油的频率可有效的减少。经过测试,在出厂前添加高性能的锂皂基油脂,在0.2倍的动額定负荷下,可持续使用超过2500公里而不产生疲劳破坏。所以在出厂时即添加高性能的润滑油脂,在一般正常使用下无需进行维护,即可确保其寿命年限。
