THK导轨简介,THK导轨的特性优点
THK导轨解决了一度被认为难于解决的滚动接触直线运动问题,并于 1972 年成为世界上第一家开发了直线运动 (LM) 导轨并使之商业化的公司。使用我们的直线运动系统可以快速改进高级机电器械的精度和速度,并可节省人力投入。THK 的 LM滚动导轨 可以使机床和工业自动机械进行超高精度的操作,并可使半导体制造装置能够在亚微型装置内操作。最近,该系统还被应用于液晶生产线、铁路客车、残疾人辅助车 辆、医疗设备、摩天楼和住所以及娱乐设施中。LM滚动导轨的使用范围业已突破了以前的所有限制
构造与特长

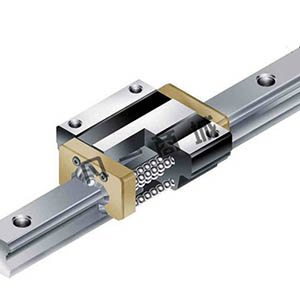

在LM轨道与LM滑块的被精密研磨加工过的4列滚动沟槽上球进行滚动,再通过装在LM滑块上的端盖板,使各列球进行循环运动。 因球被保持板保持,即使将LM 滑块从LM 轨道上抽出,球也不会脱落。(HSR8 , 10 , 12 型除外)。 为了使LM 滑块的4 个方向(径向方向、反径向方向、横方向)具有相同的额定负荷,各球列被设计成45 °的接触角,无论使用何种姿势都可以。并且因能施加均等的预压,从而既能一边维持较低的摩擦系数,又加强了4个方向的刚性。同时、因断面高度低、且对LM滑块进行了高刚性设计,因而可以获得稳定的高精度直线运动。
四方向等负荷型
为了使加于LM 滑块的四个方向(径向方向、反径向方向、横方向)具有相同的额定负荷,各球列被 设计成45 °的接触角,无论使用何种姿势都可以, 因而用途非常广泛。
高刚性型
因是具有良好平衡性的4条排列,能施加足够的预压,简单地就能使刚性增大。另外,对装配螺拴及LM 滑块等的强度也进行了强化设计,在重负荷切削的机床中有着为数众多的实际使用成果。
自动调整能力
由圆弧沟槽的正面组合(DF 组合),所产生的自动调整能力之效果,即使给予预压也能吸收安装误差,从而能得到高精度平滑稳定的直线运动。
出色的耐久性 即使有预压或偏负荷作用,都不会出现球的差动 滑动,从而保持平滑的滚动运动。故具有出色的耐磨损性,能长期间维持高精度。
备有不锈钢型
根据用户要求,LM滑块,LM轨道,球都可使用不锈钢材料制造。
THK滑块SNR35RH、THK滑块SNR35LRH、THK滑块SNR45RH、THK滑块SNR45LRH、THK滑块SNR55RH、THK滑块SNR55LRH
