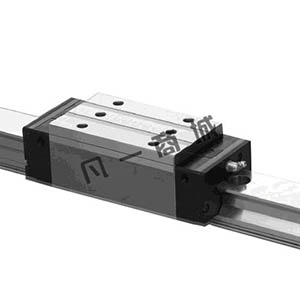

  • 直线导轨NSK直线导轨LH系列LH30

  • 编号:12012571
  • 类目:直线导轨
  • 品牌:NSK
  • 系列:LH

产品介绍


NSK直线导轨在设计上通过尽量减少零部件的数量来提高精度,并降低陈本。

NSK直线导轨由导轨和滑块组成。滚珠在到导轨的轨道中滚动,并通过滑块端的端盖进入滑块开口处,然后回到滑块另一端。




NSK导轨LH系列特点:

1.自动调芯性(水平方向)强。与称作旋转轴承的DF 组合同样,接触线在内侧力距刚性变小,所以调芯性增强。由此,增加了对安装误差的吸收能力。

2.上下方向的负载能力强。将接触角设定为50o,所以上下方向的负载能力刚性变强。

3.对冲击负载的承受能力强。下侧滚珠沟槽为哥特式图弧形状,由于将沟槽的中心偏移,通常为2 点接触,当冲击负载的高负载作用于上方向时,即使在平时没有接触的面也承受负载。

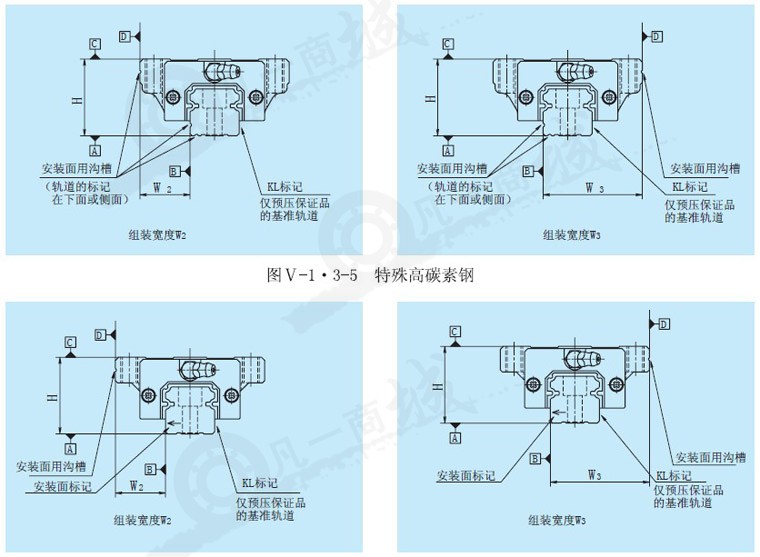

4.精度高。在哥特式图弧形状中,如图V-1·3-4 测定滚子容易固定,滚珠沟槽的精度测定简便易行而且正确。

5.使用方便 设计安全。即使从轨道上拔掉滑块,有护板保护,滚珠也不会脱落。

6.型号丰富、尺寸系列化。在各系列中,有各种各样的滑块形状,所以可满足所有用途。

7.NSK导轨满足短期交货通过轨道与滑块的互换件的系列化,可满足短期交货。


NSK直线导轨型号
NSK直线导轨型号LW17EL、LW21EL、LW27EL、LW35EL、LW50EL

LAW17EL、LAW21EL、LAW27EL、LAW35EL、LAW50EL

LW17、LW21、LW27、LW35、LW50、L1W17、L1W21、L1W27、L1W35、L1W50

NSK直线导轨型号:LU05TL、LU07AL、LU09AL、LU09TL、NSK  LAW21ELLU09AR、LU09TR、LU12AL、LU12TL、LU12AR、LU12TR、LU15AL、LU09BL、LU09UL、LU12BL、LU12UL、LU15BL

NSK直线滑块型号:LAU05TL、LAU07AL、LAU09AL、LAU09TL、LAU09AR、LAU09TR、LAU12AL、LANSK  LAW21ELU12TL
上一个:LH35 下一个:LH25
