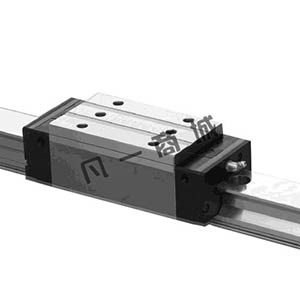

  • 直线导轨NSK直线导轨LS系列LS25

  • 编号:12012588
  • 类目:直线导轨
  • 品牌:NSK
  • 系列:LS

产品介绍


NSK直线导轨在设计上通过尽量减少零部件的数量来提高精度,并降低陈本。

NSK直线导轨由导轨和滑块组成。滚珠在到导轨的轨道中滚动,并通过滑块端的端盖进入滑块开口处,然后回到滑块另一端。




NSK导轨LS系列特点:

1.自动调芯性(水平方向强)。因与称作旋转轴承的DF 组合同样,接触线的交点在内侧,力矩刚性变小所以调芯性增强。依据这一点,增加了对安装误差的吸收能力。

2.上下方向负载能力强。因将接触角设定为50°,所以上下方向的负载能力、刚性比左右方向强。

3. 对冲击负载的承受能力强。下侧滚珠沟槽为哥特式圆弧形状,由于将沟槽的中心偏移,通常为2点接触,当如冲击负载那样的高负载作用于上下方向时,在通常没有接触的面也承受负载。

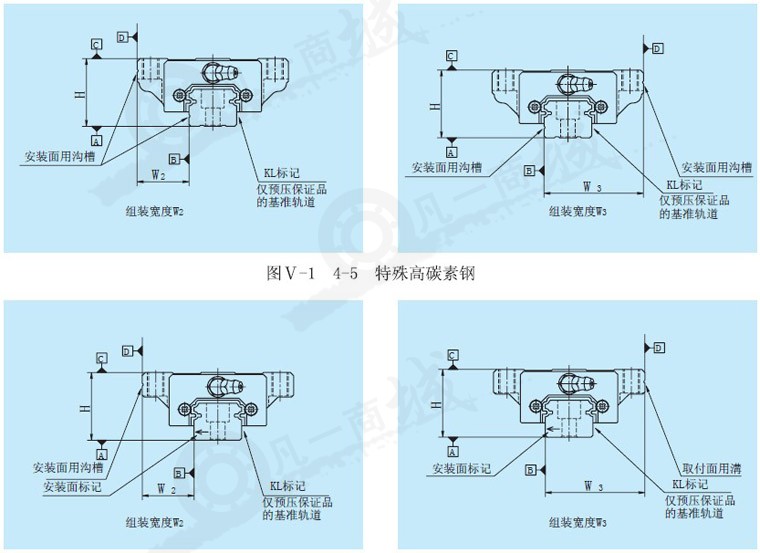

4.精度高。在哥特式圆弧形状中,如图V-1 4-4 所示因测定滚子容易固定,滚珠沟槽的精度测定简便易行而正确。

5.使用方便、设计安全。即使从轨道上拔掉滑块,因有保持器保持,所以滚珠也不会脱落。

6.型号多、尺寸系列化。因在各系列中,有各种各样的滑块形状,所以可满足所有用途。还有,在LS 系列中,长尺寸的不锈钢产品也实行了标准化。(最长3500mm)

7.NSK导轨满足短期交货通过轨道与滑块的互换的系列化,可满足短期交货。


NSK直线导轨型号
NSK直线导轨型号LW17EL、LW21EL、LW27EL、LW35EL、LW50EL

LAW17EL、LAW21EL、LAW27EL、LAW35EL、LAW50EL

LW17、LW21、LW27、LW35、LW50、L1W17、L1W21、L1W27、L1W35、L1W50

NSK直线导轨型号:LU05TL、LU07AL、LU09AL、LU09TL、NSK  LAW21ELLU09AR、LU09TR、LU12AL、LU12TL、LU12AR、LU12TR、LU15AL、LU09BL、LU09UL、LU12BL、LU12UL、LU15BL

NSK直线滑块型号:LAU05TL、LAU07AL、LAU09AL、LAU09TL、LAU09AR、LAU09TR、LAU12AL、LANSK  LAW21ELU12TL、LAU12AR、LAU12TR、LAU15AL、LAU09BL、LAU09UL、LAU12BL、LAU12UL、LAU15BL

NSK导轨型号:LU05、LU07、LU09、LU12、LU15、L1U05、L1U07、L1U09、L1U12、L1U15


上一个:LS30 下一个:LS20
