产品介绍

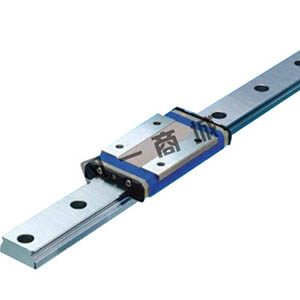

IKO直线导轨可发挥最高滚动导向性能的圆柱滚子型直线导向设备:该系列产品是最大限度发挥圆柱滚子的优异特性,使承载负荷、刚性、摩擦特性、行走精度等各个方面的特性都达到最高性能的直线导向设备。C-Lube自润滑、免维护系列,满足多样需求的丰富产品群滑块以法兰型为主,还有截面高度低的低断面法兰型、低断面方块型等5种类型,滑块长度在相同的截面尺寸下有4种不同的类型,用户可根据机械、装置的规格选择最合适的产品。
超长型滑块,长度相当于标准型1.4~1.5倍的超长型滑块已形成系列。滑块中组装了数量众多的圆柱滚子,不仅提高了承载负荷及刚性,还能发挥出超高精度的行走性能。备有耐腐蚀性优异的不锈钢制品,不锈钢制品从滑轨宽10mm的微型规格开始已形成系列。耐腐蚀性优异,最适合在排斥防锈油的洁净室内等场所使用。滚珠型的替换更容易,与滚珠型MH、LWH系列的安装尺寸可以互换,无需大幅度变更机械、装置的设计,便可以轻松替换为圆柱滚子型。
采用新创造的U字形滑轨,采用U字形滑轨,承受力矩及扭曲的耐力强,是高刚性滑轨的直线导向设备。可作为结构件使用,设计自由度大,滑轨刚性高,可以单侧提升或两端支撑滑轨使用,也可以作为机械、装置的结构件使用,拓宽了设计的自由度。可根据使用用途进行追加加工,碳素钢制品可以对滑轨进行追加加工,因此可以将驱动机构等外围设备直接固定在滑轨上。备有耐腐蚀性优异的不锈钢制品,滑轨宽度为25mm和30mm的小尺寸产品采用耐腐蚀性优异的不锈钢制造。最适合在排斥防锈油的洁净室内等场所使用。
直线导轨组装大直径钢球,是滚珠型中额定负荷最大的高刚性直线导向设备。满足多样需求的丰富产品系列,滑块以法兰型为主,还有宽度窄的方块型、横向安装型等共5种类型,滑块长度在相同的截面尺寸下有3种不同的类型,用户可根据机械、装置的规格选择最合适的产品。备有耐腐蚀性优异的不锈钢制品,不锈钢制品耐腐蚀性优异,最适合在排斥防锈油的洁净室内等场所使用。可发挥优异防尘性能的高密封规格已实现系列化,高密封规格产品将所有面经过精密磨削加工的专用滑轨和装有特殊形状侧面密封垫片及下面密封垫片的滑块组合在一起,发挥出优异的防尘性能。
IKO交叉滚子直线导轨是在以V字形2平面为轨道槽的2根滑轨之间组装了附带保持器的圆柱滚子的直线导向设备。由于滚子交互直交排列,可承受任意方向的负荷,因此能以极高的精度进行顺畅的直线运动。IKP内置齿轨、齿轮型交叉滚子直线导轨CRWG,是一款在能以极高精度进行顺畅的直线运动的交叉滚子直线导轨CRW中IKO内置了通过齿轨、齿轮来防止保持器错位机构的品。CRWG…H是一款全面改进了CRWG滑轨接触部的规格,大幅提高了额定负荷的高负荷容量型产品。
IKO导轨内置结构独特的齿轨、齿轮机构,完全解决了保持器错位的问题。能放心用于立轴等以往难以使用交叉滚子直线导轨的用途。即便提高运行速度,也无需担心保持器错位。即便是长期运行,也无需进行保持器错位的矫正工作。由于外形尺寸相同,不仅适合于新设,也可轻松换装机械设备上使用的现有交叉滚子直线导轨、交叉滚子直线导轨滑组,无需变更安装尺寸。这是一款高精度的轨道面与长度尺寸管理严密的超精密滚子直交排列的非循环型的直线导向设备,能以极高的精度顺畅地运动。
IKO直线导轨H高钢性型号
LWHT55B,LWHTG55,
LWHT65B,LWHTG65,
LWHTG85;
LWHDC8SL,LWHD8SL,LWHDG8SL,
LWHDC10SL,LWHD10SL,LWHDG10SL,
LWHDC12SL,LWHD12,LWHD12SL,LWHDG12SL,
LWHD15B,LWHD15M,
LWHD25B,LWHD25M,LWHDG25,
LWHD30B,LWHD30M,LWHDG30,
LWHD35B,LWHD35M,LWHDG35,
LWHD45B,LWHD45M,LWHDG45,
LWHD55B,LWHDG55,
LWHD65,LWHDG65;
